簡介：本文主要介紹國外收費公路收費站的類型和現代收費站六個組成部分的設計方法。最后從發展的角度討論設置分部收費車道和應用自動車輛辨別技術米提高收費站通過能力的方法。作為公路稅收補充來源的過路收費措施，這些年來在許多國家已經實行?，F在美國的26個州有7560km收費公路，還有更多的收費公路正在規劃中。法國，意大利和西班牙等國也已經建成80OOkm收費公路。收費公路的收費站有兩種類型，即開式和閉式。用柵欄攔截交通的開式收費站適用于橋梁和隧道處}閉式收費站則多設在互通式立體交叉的匝道口。公路工程設計，在大多數國家都有設計規范和標準，而供收費站設計應用的資料卻不多。

收費站設計應考慮以下因素：該地區內的匝道進出口數量，交通量、交通方式和經擠分析．下面介紹收費站設計的幾個部分。

一，收費站類型的選擇

收費站類型的選擇是收費公路項目設計要考慮的重要問題之一，收費站附近的公路幾何線型設計和由此決定的運行狀況均受到收費站類型的影響。因此，比選方案的分析必須認真進行。收費站的類型(開式或閉式)還影響著互通式立體交叉的數量和位置設計方案--一選定，要想不影響交通流，就很難作出任何修改。另一方面，變更設計需要花贊較多資金，往往由于增加投資較多導致變更設計被否決，給工程留下不足之處?，F對兩種類型收費站的選用討論如下。

1、開式收費站。開式收費站的交通控制和收取費用在同一地點，同一時間進行。所有車輛必須通過指定地點并按預定數量交費。所付的費額與車輛行駛的距離無關。開式收費站有以下特點。

(1)通常設在橋粱、隧道或公路某個路段處。

(2)不同車型聞的收費差別相對簡單。

(3)需要的收費亭較少。

(4)單元操作費用低。

(5)對長途運行的車輛有利。

(6)如果設置得過于密集，公路上的交通將會(huì )受阻。

(7)通常適用于互通式立體交叉密集構城鎮區(若在立交處設閉式收費站剮數量太多——編者注)。

2、閉式收費站。閉式收費站在匝道進，出口處控制車輛用戶按所行駛的里程交費，因此，每一個進、出口處必須由收費人員全面控制。閉式收費站有如下特點：

(1)只適用于公路；

(2)由于車輛的通過費與其運行距離有關，所費用的分類系統比較復雜。

(3)所需的收費亭數量較多；

(4)因為車輛在收費站處運行不會(huì )受阻，所交通流得阻改善。

(5)由于需要投入較多的人力，所以單元操作費用相對高些。

(6)對短距運行者較為有利；

(7)通常適用于按合理距離設置互通式立體交叉的野外公路。

二、收費站設計的組成部分

收費站設計有以下六個主要組成部分：
(1)進入和離開收費站的區段設計；(2)收費亭數量的確定，(3)收費站的幾何設計。(4)管理樓和附屬建筑物設計；(5)控制和防護設施設計；(6)公用事業設施設計。這六個部分詳述如下：

1、進入和離開收費站的區段設計。進入區段是為車輛判達收費事之前進行減速提供的過渡段，與此相似，離開區段則是在車輛離開收費亭后為其加速提供的加速過渡段。因為收費站總寬度大于一般路段的寬度，所以二者必須具有一定的漸變長度，一般常用l：11的變化率設置漸變段。另外，在這些區段內不劃分車道線，以便使駕駛員進入收費站后能隨意選擇收費亭。

對閉式收費站來講，必須在這些區段設置足夠的加速、減速和棧區長度。否則將會(huì )使車
輛受阻，甚至波及一般路段。另外，收費站前的進入區段必須是具有良好的視距，并且避免設置半徑很小的平曲線和較陡的縱坡。

2、收費亭數量的確定。確定收費亭數量的經驗公式為；Nt=3N公式中，Nt—需要的收費事數量；N——一般路段上的車道數，同時，收費亭數量還與收費設施類型、交通組成和要求的服務水平有關。

開式收費站的收費亭典型布置如圖1

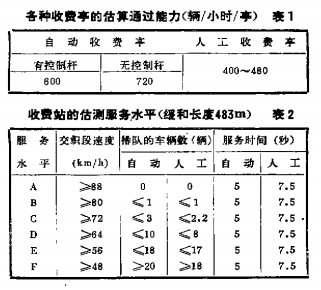

不找錢的自動或機械收費亭和找錢開收據的人工收費亭其收費能力估計為每小時4o0～720輛C見表1)。具有控制桿的自動收費亭可以防止駕駛員逃交通行費，佛羅里達州的研究表明，如果不設控制桿，會(huì )有10~30％的車輛逃交通行費。不找錢收費亭和找錢開收據的收費亭服務水平見表2 ，收費亭的收費工作時間為5～7．5秒／輛。

3、收費站的幾何設計。收費站的幾何設計一般包括以下內容。

(1)收費站位置的選擇；

(2)收費站結構的選定(根據交通需求設單個收費場或分離式的多個收費場)；

(3)收費通道和收費島尺寸的選擇；

(4)收費場凈空高度設計。

一般來說，收費站應設置在平坦而又稍高的地段，絕對不能設在低洼地區，以利于排水和車輛的加、減速。另外還必須考慮為將來收費站可能拓寬留出余地。

為便于管理和減少駕駛員的雜亂感，每個收費站的收費亭數量不應超過l8個。對開式收費亭而言，在中央部位設置換向收費亭是比較理想的做法，換向收費亭數量的確定依賴于高峰期間交通流向的分配。

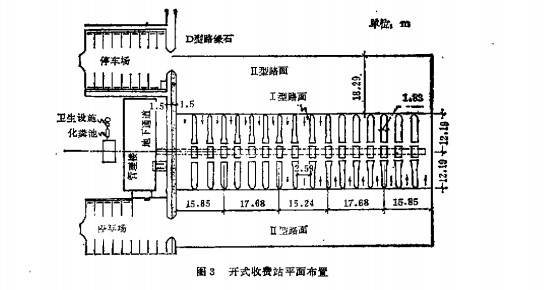

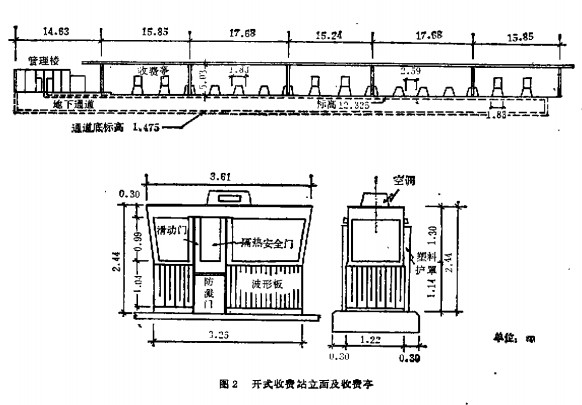

收費亭處的車槽寬度，簡單不找錢車道至少為2．44m，換向車道和找錢開收據車道至少應為3．05；卡車車道應為3.96m，凈空高度為5.33m。收費島的尺寸為l.83m<寬)×24.38m(長)×2．44m(高)，如圖2和圖3所示：



4、管理樓和附屬建筑物設計。管理樓必須設在對所有收費亭都能看得很清楚的位置：每
個收費亭都要配備好通訊設施和收費人員工作室。管理樓內須設有衛生問、維修援備、洗澡
闥、會(huì )議室和餐廳等。為保證安壘和便于養護，最好設置地下通道來連接所有的收費亭。另外，還應為工作人員提供停車設施。

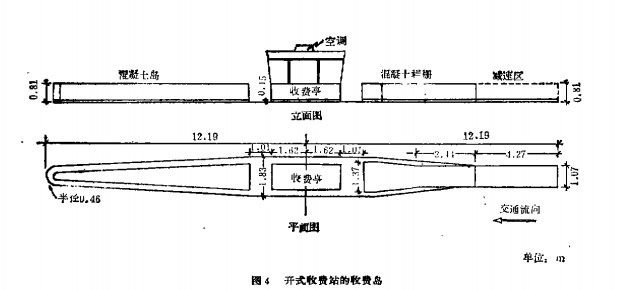

5、防護設施的設計和管理。通常要設置實體混凝土柵欄和(或)緩沖墊層，用以保護收費人員。啟用某個車道，就要打開該車道的指示燈。為提早通知駕駛員應交費用的數量，要在收費站入口的前方安裝顯示費額的標志牌。收費設施的設計中應包括交通量統計設備。收費站處的路面應采用高級路面，具有代表性的是剛性路面，以減少養護的麻煩。該區域內的路面承受靜止荷載，產生較大應力，此外，車輛的制動和啟動都會(huì )產生較大的摩攘
力。如圖4所示：

6、公用事業設施設計。收費站設計中，必須考慮各種公用事業設施的設計(電、氣、水的供給和排除廢水、污水和雨水等)。還應該提供電話、數字或光纖通訊系統。另外，還要為將來利用自動車輛辨別技術實現自動收費留出接口。

三、將來發展趨勢

收費站需要擴建時，提高收費站通過能力的傳統方法是擴建收費站增加收費車道數量，即橫向拓寬收費站然而這樣做存在這一些問題，其中包括征用土地、拆遷、施工工期、交通干擾等，而工程費用則可能是最重要的問題。-為解決上述問題，國外有關專家提出了設分部收費車道和用自動車輛辨別(AVI)技術的自動收費系統兩種方法。下面介紹這兩種方法。

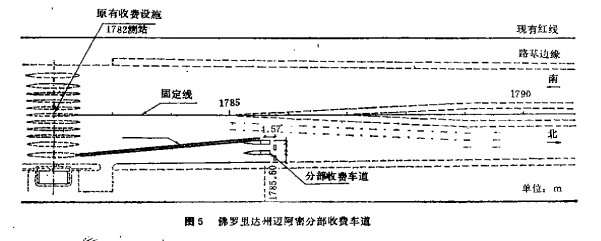

1、分部收費車道。分部收費車道的概念很簡單，就是在現有收費車道的前方或后邊增設收費車道來代替橫向拓寬收費站，在縱向解決問題，如圖5所示。這種方案比較簡單，用有2條收費車道的新的分部車道來代替在原收費站側面增加新車道。

分部車道和原收費站中無收費亭的外車道形成一個“Y”字形，車輛在原收費亭處不停車，而在距原收費亭91~137iTt處的分部收費車道的收費亭處停車交費分部收費車道在新澤、西州和佛羅里達l州被采用都取得良好的效果。在開式收費站的找錢開收據車道后方設置
分部收費亭槽還可提供更多的停車場地。交通高峰時不找錢車道的堵塞現象可以得到緩解。選樣就可以提高收費站的通過能力。

2、自動車輛辨N(AV1)技術。自動辨別車輛技術提供了最有效的電腦收費形式。其工作原理是；使用者購買應答器或貼有條狀代碼的卡片，車輛駛近收費站時就能夠被辨認。有時汽車甚至可以不停車通過收費站，就完成了收費手續，必要時汽車也要停下來，待控制桿抬起后再通過。在各種情況下，都能自動地從使用者的賬戶上撥運行費用。這種便當的收取通過費的方法遜于沒有預購設備或卡片的用戶。這種系統的優點是將會(huì )減少50~60的處理時間而提高收費站的通過能力。然而即使是這樣的一個系統，也還存在著一些問題，如果不在收費站設置控制桿，有些人仍會(huì )試圖逃避付費。為解決這個問題，可以安裝能檔監測的高分辨能力的攝像機，那些逃避付費者將會(huì )收到郵寄來的罰款單。自動系統另一個問題就是有爭議的“隱私”問題。自動系統在收費站追蹤駕駛員的所有行動，并以準確的日期和時刻記錄下來。

自動車輛辨別系統在美國的路易斯安娜、特拉華、得克薩斯、馬里蘭、加里福尼亞等州均被采用。得克薩斯州的經驗表明，在達拉新城北收費站增設這種系統后，每條收費車道增加了每小時500輛的通過能力。
